ФУТБОЛ

Высококачественное освещение футбольного стадиона необходимо, когда речь идёт о безопасности и комфорте всех находящихся на стадионе людей, будь то футболисты, болельщики или вспомогательный персонал. Также освещение является важным аспектом, формирующим зрелищность и атмосферу всего спортивного мероприятия.

Освещение футбольного стадиона – сложный процесс, включающий как обеспечение комфортных условий для нахождения непосредственно на поле и на трибунах, так и возможность беспрепятственно следить за происходящим для телезрителей, если стадион предполагает проведение крупных мероприятий. Для решения всех этих задач проектирование освещения для футбольного стадиона ведётся в строгом соответствии с нормами и предписаниями.

Требования к освещению стадионов для игры в футбол

Среди основных требований к подсветке на футбольных стадионах выделяют:

• Уровень освещенности позволяющий не уставать глазам во время соревновательных игр, тренировок.
• Отсутствие мерцаний и пульсаций – они вызывают общий дискомфорт и трудности с определением расстояния до объектов, находящихся в движении: игроков, арбитров, мяча.
• Отсутствие бликовости – она ослепляет и замедляет реакцию на постоянно движущийся мяч.

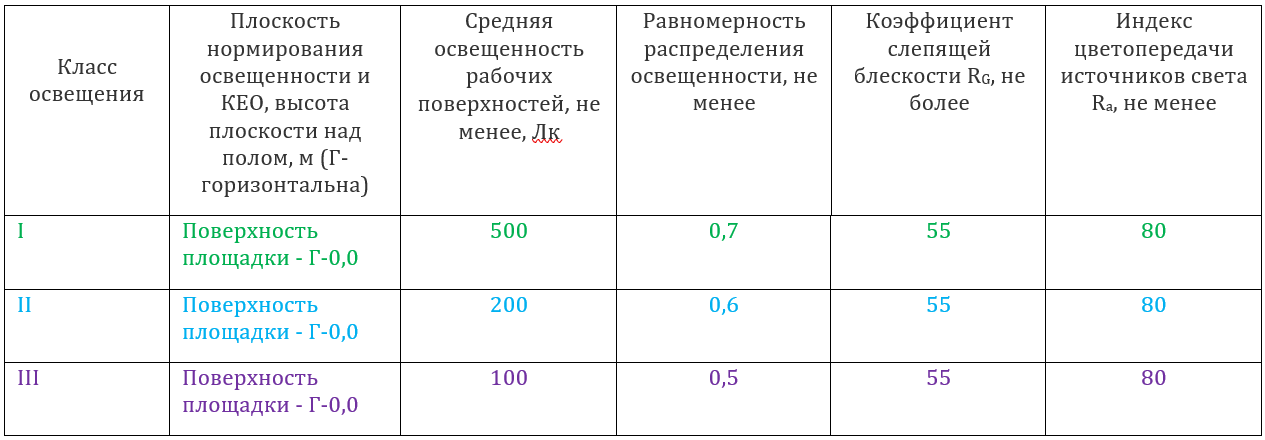

• Равномерность света (U2) — отсутствие пятен и теней, которые провоцируют быструю утомляемость глаз. Стандартные показатели равномерности – 0,5-0,7.
• Цветовая температура – не менее 4000 К, индекс цветопередачи – в пределах 40-80 Ra.

Критерии проектирования освещения

Для игроков, официальных лиц и операторов средств массовой информации на стадионе должна быть создана комфортная, неслепящая световая среда. Это является самым важным требованием, которое нужно учитывать при проектировании системы освещения. Один из способов решения данной задачи – регламентация зон, в которых нельзя размещать прожекторы: таковыми являются зоны выполнения угловых ударов, а также зоны за воротами. Данные ограничения действуют для всех классов соревнований.

Для стадионов, на которых предполагается проведение международных и национальных матчей, которые транслируются по телевидению, конструкции с прожекторами размещаются так, чтобы обеспечить цифровую видеосъёмку высокого качества. Для игровых полей, где не проводится телесъёмка, многозональная направленность освещения не требуется.

Особенности расположения светильников на футбольных стадионах

Минимальное количество опор наружного освещения на стадионе – 4. Минимальное количество прожекторов для небольшого футбольного поля – 8, для стандартного поля – 12-16, для большого поля – от 24-40 штук.

Два основных способа расстановки высокомачтовых опор на стадионах для игры в футбол:

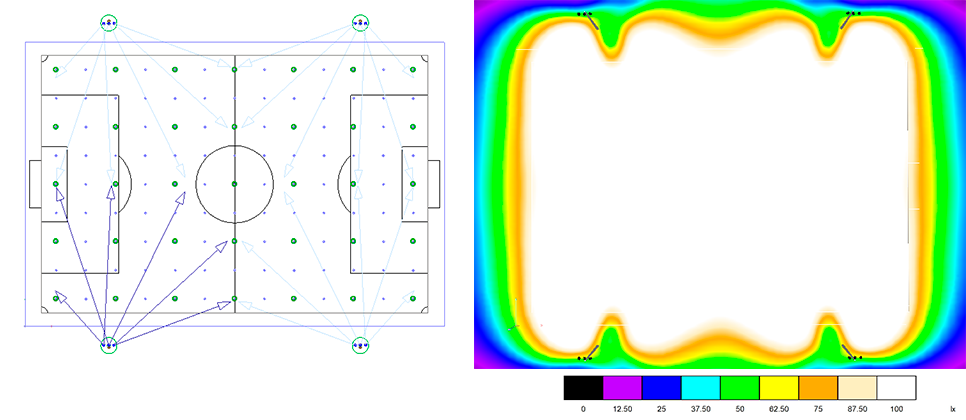

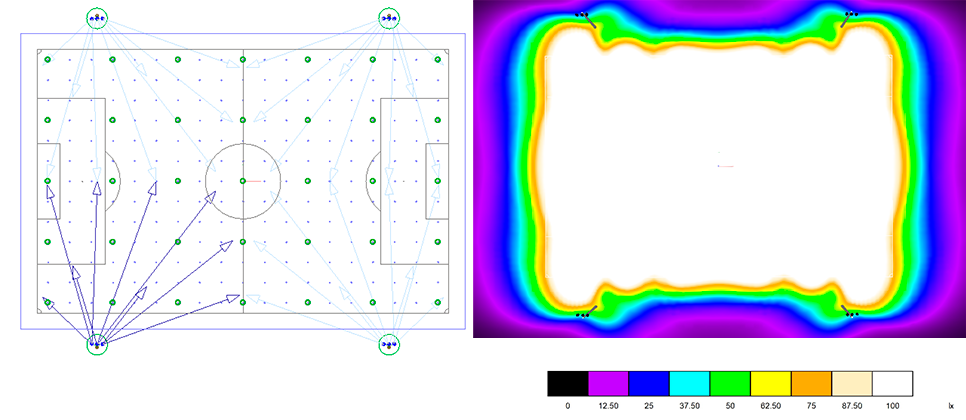

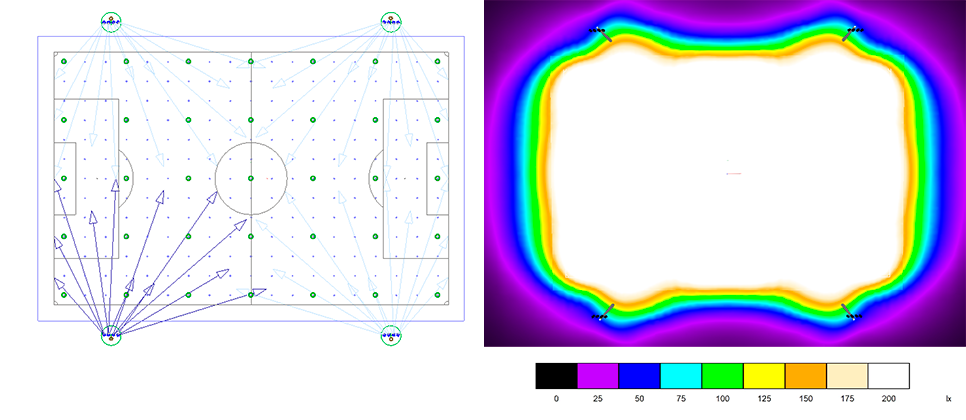

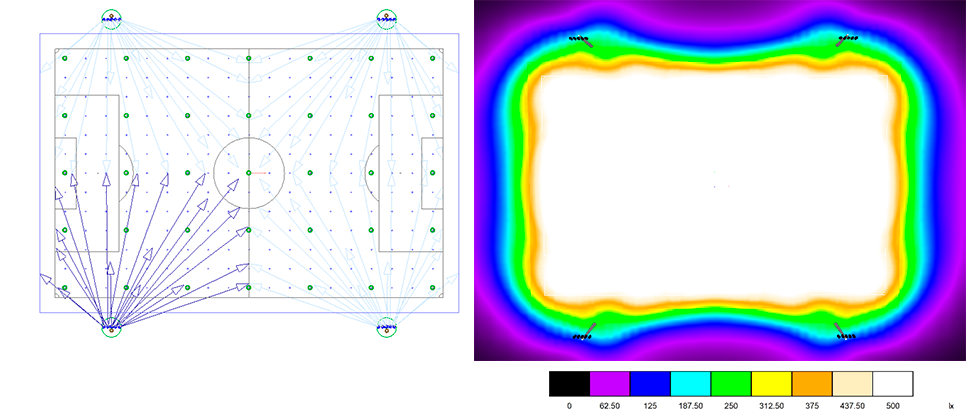

Угловой. Для его реализации применяют 4 мачты со стационарной короной – по одной в углах поля. Высота прожекторных мачт зависит от мощности световых приборов и высоты трибун. При этом она не может быть меньше 15 м для поля стандартных размеров. Для равномерности потока применяют фасетчатые или ячеистые отражатели. Угловая расстановка допустима только для любительских игр, поскольку образует 4 тени.

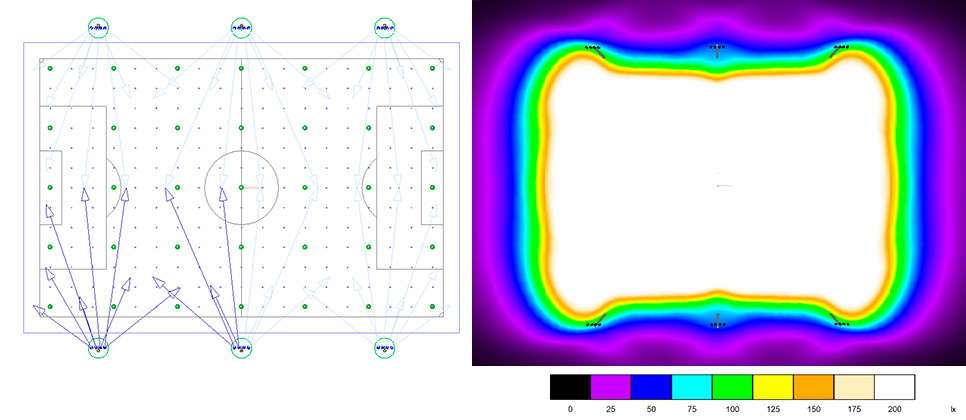

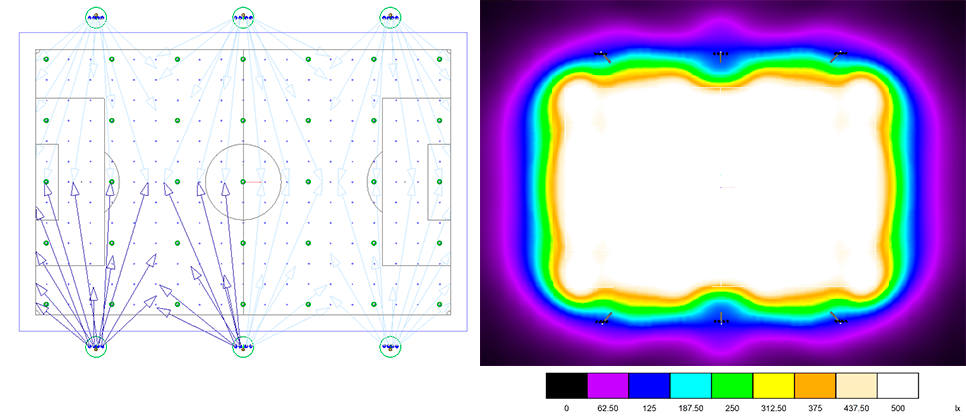

Боковой. Если трибун нет, то 6-8 опор расставляют по длинным сторонам поля, при этом они могут быть высотой 12-13 м, т.е. ниже, чем в угловой схеме. Если трибуны есть, то мачты располагают за ними, чтобы зрители не сидели под прямым светом, при этом высота конструкций увеличивается. При создании осветительного комплекса для стадионов, предполагающих соревнования профессиональных команд, используют боковую или комбинацию углового и бокового способов расстановки, так как это позволяет обеспечить достаточную чистоту видеотрансляций.

Также при выборе схемы расположения и высоты мачт необходимо учитывать ещё несколько аспектов: если стадион не оснащён зонами для занятий легкой атлетикой, то чаще всего применяют боковую схему с мачтами 12-25 м, а прожекторы оснащают симметричным/иным подходящим светоотражателем. Зачастую устанавливаемые светильники настраивают на работу в двух режимах – тренировочном и соревновательном.

Если стадион масштабный и оборудован беговыми дорожками, то в большинстве случаев выбирают угловую схему с опорами высотой 25-50 м. Кроме углов поля, светильники можно монтировать на ограждающих конструкциях (козырьках) трибун. При таком размещении приборы могут работать в трех режимах: телетрансляции, игры без трансляции, тренировки. Дополнительно могут быть предусмотрены аварийный и эвакуационный режимы.

Освещение футбольных площадок как для любителей, так и для профессионалов проектируется с учётом следующих правил:

• предельная линия монтажа мачт определяется 2 условными лучами: 1-й – под углом 10° по отношению к воротам, 2-й – 5° по отношению к боковой линии;
• высоту опор вычисляют так: угол между линией «центр поля – точка монтажа конструкции» и прожекторами, установленными на верхушке мачты – минимум 25°.
