Открытые спортсооружения

ТЕННИС

Основные аспекты при проектировании освещения

КАТАЛОГ ГОТОВЫХ РЕШЕНИЙ
Класс I — 500 Лк | Размер теннисного корта  18х36 | Опоры 4 шт.
ПодробнееВ корзину
Класс I — 500 Лк | Размер теннисного корта  18х36 | Опоры 6 шт.
ПодробнееВ корзину
Класс II — 300 Лк | Размер теннисного корта  18х36 | Опоры 6 шт.
ПодробнееВ корзину
Класс II — 300 Лк | Размер теннисного корта  18х36 | Опоры 4 шт.
ПодробнееВ корзину
Класс III — 200 Лк | Размер теннисного корта  18х36  | Опоры 6 шт.
ПодробнееВ корзину
Класс III — 200 Лк | Размер теннисного корта  18х36 | Опоры 4 шт.
ПодробнееВ корзину
Класс I — 500 Лк | Размер теннисного корта  36х36 | Опоры 4 шт.
ПодробнееВ корзину
Класс I — 500 Лк | Размер теннисного корта  54х36 | Опоры 4 шт.
ПодробнееВ корзину
Класс II — 300 Лк | Размер теннисного корта  36х36 | Опоры 4 шт.
ПодробнееВ корзину
Класс II — 300 Лк | Размер теннисного корта  54х36 | Опоры 4 шт.
ПодробнееВ корзину
Класс III — 200 Лк | Размер теннисного корта  36х36 | Опоры 4 шт.
ПодробнееВ корзину
Класс III — 200 Лк | Размер теннисного корта  54х36 | Опоры 4 шт.
ПодробнееВ корзину

Важные параметры при создании системы освещения теннисного корта:

  • Скорость теннисного мяча в среднем равняется 135 км/ч, сильные же игроки могут повысить её до 200 км/ч. Такая скорость мяча обуславливает необходимость видеть мяч одинаково хорошо в любой точке корта, для чего необходимо создать отвечающее всем нормативам освещение.
  • Освещённость и равномерность распределения света по поверхности корта, а также стабильная вертикальная освещенность на уровне 1,5 метра над игровой поверхностью позволяют гарантировать видимость мяча в любой точке игрового поля.
  • Ограничить слепящий эффект позволяет исключение резких перепадов освещения. Это достигается грамотным размещением опор, выбором подходящей монтажной высоты и индивидуальным подбором оптики и мощности осветительного оборудования.
КАТАЛОГ ОБОРУДОВАНИЯ

Чтобы избежать излишней утомляемости глаз, необходимо не допустить мерцания светильника, так как это мешает фокусировке взгляда на мяче.

Пульсация осветительного оборудования возникает чаще всего из-за низкого качества прожекторов и нестабильности питания сети. Правильно определённое энергопотребление и выбор качественного оборудования позволит избежать всех этих проблем.

Нормативы искусственного освещения теннисных площадок распространяются как на профессиональные, так и на любительские корты.

Качественное искусственное освещение теннисного корта влияет непосредственно на процесс игры.

От него зависят высота подачи, уровень концентрации внимания, скорость реакции, а также безопасность и комфорт спортсменов и зрителей, а также возможность объективного судейства.

Рекомендуемые характеристики освещения открытых теннисных кортов

Класс Средняя горизонтальная освещенность
Еср, Лк
Равномерность
U
Индекс блескости
GR
Цветовая температура
Тцв

Индекс цветопередачи
Ra

I 500 0,7 <50 ⩾4000К ⩾80
II 300 0,7 <50 ⩾4000К ⩾60
III 200 0,6 <55 ⩾4000К ⩾40

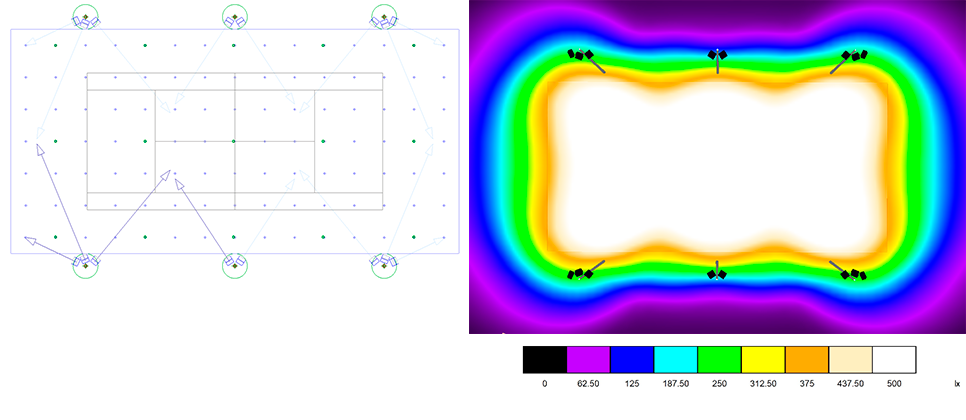

Класс I. Средняя освещенность — 500 Лк

  • Размер поля 18 м х 36 м
  • Количество опор 6 шт
  • Монтажная высота 10 м
  • Потребляемая мощность 6,136 кВ
  • Коэффициент эксплуатации 0,70
  • Еср 502 Лк
  • Емакс 623 Лк
  • Емин 371 Лк
  • U0=Емин/Еср 0,74
  • UGR <50
Используемые светильники:

VL-VERTIKAL SPORT 110-04-G50-5K — 8 шт
VL-VERTIKAL SPORT 110-05-G50-5K — 4 шт

Добавить в корзину

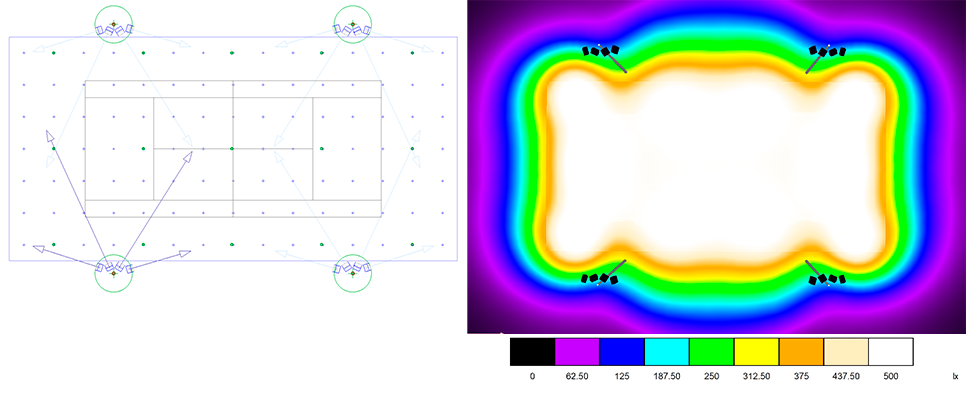

  • Размер поля 18 м х 36 м
  • Количество опор 4 шт
  • Монтажная высота 10 м
  • Потребляемая мощность 7,08 кВ
  • Коэффициент эксплуатации 0,70
  • Еср 510 Лк
  • Емакс 586 Лк
  • Емин 382 Лк
  • U0=Емин/Еср 0,75
  • UGR <50
Используемые светильники:

VL-VERTIKAL SPORT 110-03-G50-5K — 4 шт
VL-VERTIKAL SPORT 110-04-G50-5K — 12 шт

Добавить в корзину

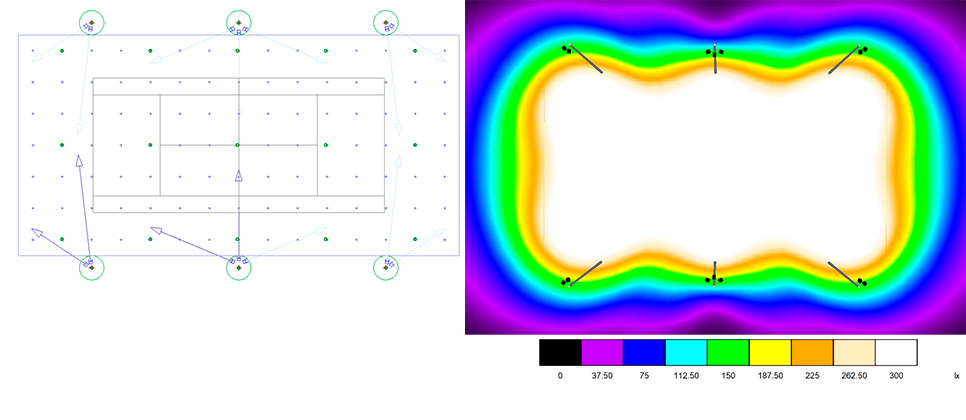

Класс II. Средняя освещенность — 300 Лк

  • Размер поля 18 м х 36 м
  • Количество опор 6 шт
  • Монтажная высота 10 м
  • Потребляемая мощность 4,248 кВ
  • Коэффициент эксплуатации 0,70
  • Еср 340 Лк
  • Емакс 428 Лк
  • Емин 246 Лк
  • U0=Емин/Еср 0,72
  • UGR <50
Используемые светильники:

VL-VERTIKAL SPORT 110-03-G50-5K — 12 шт

Добавить в корзину
  • Размер поля 18 м х 36 м
  • Количество опор 4 шт
  • Монтажная высота 10 м
  • Потребляемая мощность 4,720 кВ
  • Коэффициент эксплуатации 0,70
  • Еср 325 Лк
  • Емакс 375 Лк
  • Емин 241 Лк
  • U0=Емин/Еср 0,74
  • UGR <50
Используемые светильники:

VL-VERTIKAL SPORT 110-02-G50-5K — 8 шт
VL-VERTIKAL SPORT 110-03-G50-5K — 8 шт

Добавить в корзину

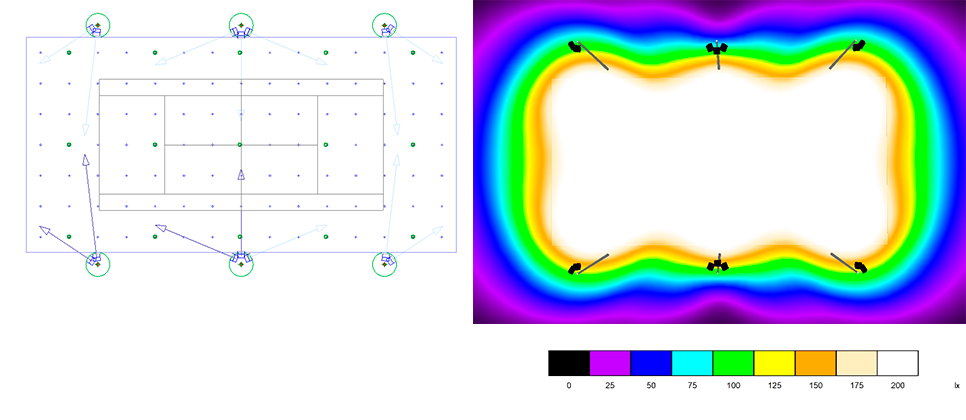

Класс III. Средняя освещенность — 200 Лк

  • Размер поля 18 м х 36 м
  • Количество опор 6 шт
  • Монтажная высота 10 м
  • Потребляемая мощность 2,832 кВ
  • Коэффициент эксплуатации 0,70
  • Еср 227 Лк
  • Емакс 285 Лк
  • Емин 164 Лк
  • U0=Емин/Еср 0,72
  • UGR <55
Используемые светильники:

VL-VERTIKAL SPORT 110-02-G50-5K — 12 шт

Добавить в корзину

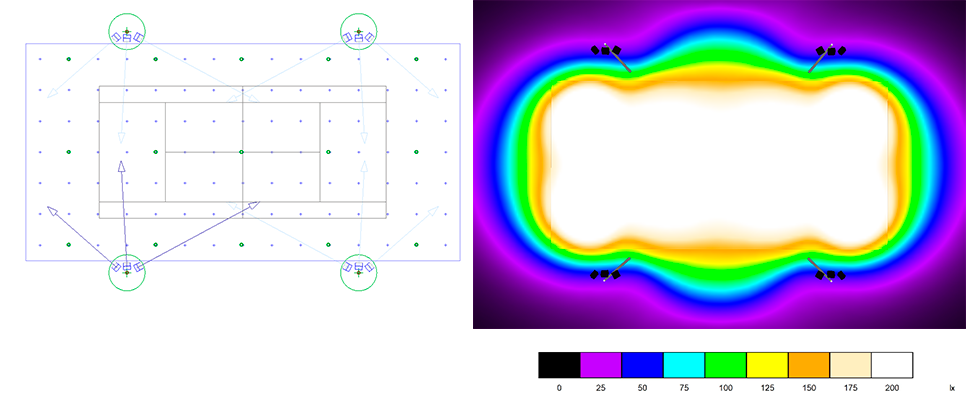

  • Размер поля 18 м х 36 м
  • Количество опор 4 шт
  • Монтажная высота 10 м
  • Потребляемая мощность 2,832 кВ
  • Коэффициент эксплуатации 0,70
  • Еср 217 Лк
  • Емакс 275 Лк
  • Емин 156 Лк
  • U0=Емин/Еср 0,72
  • UGR <55
Используемые светильники:

VL-VERTIKAL SPORT 110-02-G50-5K — 12 шт

Добавить в корзину

Класс I. Средняя освещенность — 500 Лк

  • Размер поля 36 м х 36 м
  • Количество опор 4 шт
  • Монтажная высота 10 м
  • Потребляемая мощность 13,216 кВ
  • Коэффициент эксплуатации 0,70
  • Еср 536 Лк
  • Емакс 639 Лк
  • Емин 466 Лк
  • U0=Емин/Еср 0,87
  • UGR <50
Используемые светильники:

VL-VERTIKAL SPORT 110-02-G30-5K — 8 шт
VL-VERTIKAL SPORT 110-06-G30-5K — 16 шт

Добавить в корзину
  • Размер поля 54 м х 36 м
  • Количество опор 4 шт
  • Монтажная высота 16 м
  • Потребляемая мощность 19,352 кВ
  • Коэффициент эксплуатации 0,70
  • Еср 553 Лк
  • Емакс 639 Лк
  • Емин 463 Лк
  • U0=Емин/Еср 0,84
  • UGR <50
Используемые светильники:

VL-VERTIKAL SPORT 110-03-G30-5K — 12 шт
VL-VERTIKAL SPORT 110-06-K15-5K — 8 шт
VL-VERTIKAL SPORT 110-06-G30-5K — 4 шт
VL-VERTIKAL SPORT 110-07-K15-5K — 8 шт

Добавить в корзину

Класс II. Средняя освещенность — 300 Лк

  • Размер поля 36 м х 36 м
  • Количество опор 4 шт
  • Монтажная высота 10 м
  • Потребляемая мощность 8,496 кВ
  • Коэффициент эксплуатации 0,70
  • Еср 341 Лк
  • Емакс 399 Лк
  • Емин 266 Лк
  • U0=Емин/Еср 0,78
  • UGR <50
Используемые светильники:

VL-VERTIKAL SPORT 110-03-G50-5K — 4 шт
VL-VERTIKAL SPORT 110-05-G30-5K — 12 шт

Добавить в корзину
  • Размер поля 54 м х 36 м
  • Количество опор 4 шт
  • Монтажная высота 16 м
  • Потребляемая мощность 12,744 кВ
  • Коэффициент эксплуатации 0,70
  • Еср 339 Лк
  • Емакс 381 Лк
  • Емин 285 Лк
  • U0=Емин/Еср 0,84
  • UGR <50
Используемые светильники:

VL-VERTIKAL SPORT 110-03-G50-5K — 8 шт
VL-VERTIKAL SPORT 110-03-G30-5K — 4 шт
VL-VERTIKAL SPORT 110-04-G30-5K — 8 шт
VL-VERTIKAL SPORT 110-05-K15-5K — 8 шт

Добавить в корзину

Класс III. Средняя освещенность — 200 Лк

  • Размер поля 36 м х 36 м
  • Количество опор 4 шт
  • Монтажная высота 10 м
  • Потребляемая мощность 6,608 кВ
  • Коэффициент эксплуатации 0,70
  • Еср 260 Лк
  • Емакс 320 Лк
  • Емин 213 Лк
  • U0=Емин/Еср 0,82
  • UGR <55
Используемые светильники:

VL-VERTIKAL SPORT 110-02-G50-5K — 4 шт
VL-VERTIKAL SPORT 110-04-G30-5K — 12 шт

Добавить в корзину
  • Размер поля 54 м х 36 м
  • Количество опор 4 шт
  • Монтажная высота 16 м
  • Потребляемая мощность 8,021 кВ
  • Коэффициент эксплуатации 0,70
  • Еср 229 Лк
  • Емакс 277 лк
  • Емин 196 лк
  • U0=Емин/Еср 0,85
  • UGR <50
Используемые светильники:

VL-VERTIKAL SPORT 110-02-G30-5K — 12 шт
VL-VERTIKAL SPORT 110-03-G30-5K — 4 шт
VL-VERTIKAL SPORT 110-04-K15-5K — 8 шт

Добавить в корзину
