ХОККЕЙ

«Хоккейная коробка» — площадка, имеющая стандартные размеры — 60х30 метров. Однако, в реальности, хоккейные площадки бывают размерами от 56х26 метров, до 60х30 метров. По периметру поля устанавливается борт, высотой до 1,2 метров.

Основные аспекты при проектировании освещения

Движущиеся объекты видны тем хуже, чем меньше их угловой размер, выше скорость и меньше яркость фона и их контрастность. Для хоккейных коробок требуется освещение очень высокого качества, чтобы гарантировать возможность как спортсменам, так и зрителям наблюдать быстро передвигающуюся шайбу. Её малые размеры и высокая скорость обуславливают необходимость в создании контрастного освещения, особенно на больших ледовых аренах, где расстояние между зрителем и льдом довольно велико.

Отталкиваясь же от высокой степени рассеивания света от плоскости льда – необходимо создавать систему освещения, которая позволит избежать возникновения сильных световых пятен, способных отвлечь от игры. Высокий показатель равномерности освещения, также позволит создать оптимальные условия для проведения хоккейных матчей любого уровня.

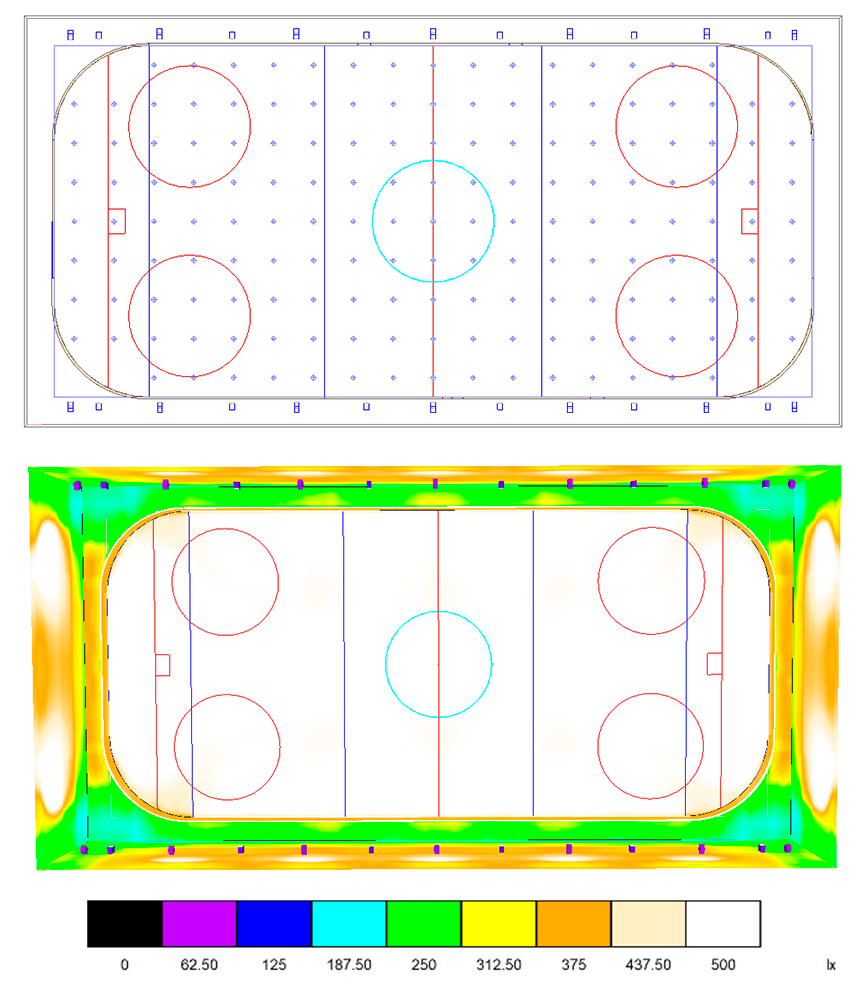

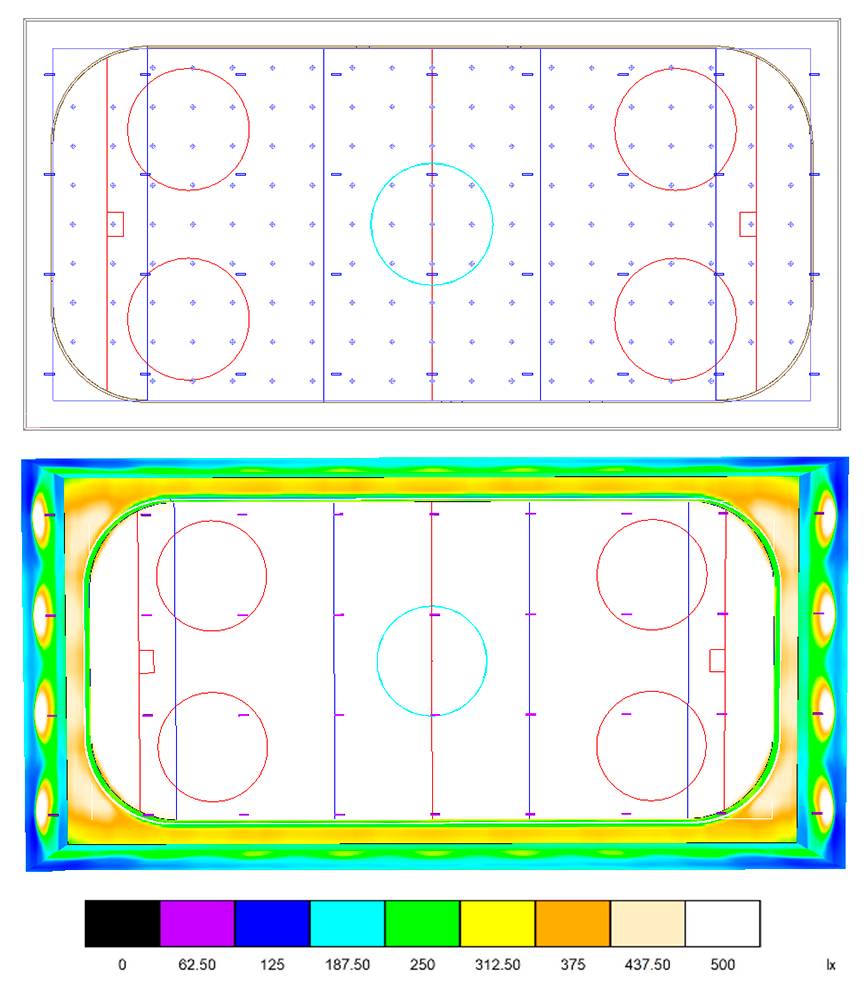

При проектировании освещения используется СП 52.1330.2016 (свод правил на естественное и искусственное освещение). Нормы электрического освещения спортивных объектов представлены в ВСН 1-73. Наименьшая освещенность для профессиональных ледовых арен должна составлять не менее 500 Лк на уровне льда.

Более современные и расширенные требования можно найти в СП 31-112-2007, в 3-й части «Крытые ледовые арены». Об освещении подробно говорится в главе 6.3, кроме того необходимо учитывать, что эти рекомендации могут отличаться от требований, предъявляемых спортивными федерациями.

Чаще всего же руководствуются требованиями, содержащимися в технических регламентах КХЛ (Континентальной хоккейной лиги) и ФХР (Федерации хоккея России). Особенно это касается тех площадок, на которых проводятся соревнования, так как это предполагает телевизионную съёмку. Также эти требования являются самыми актуальными.

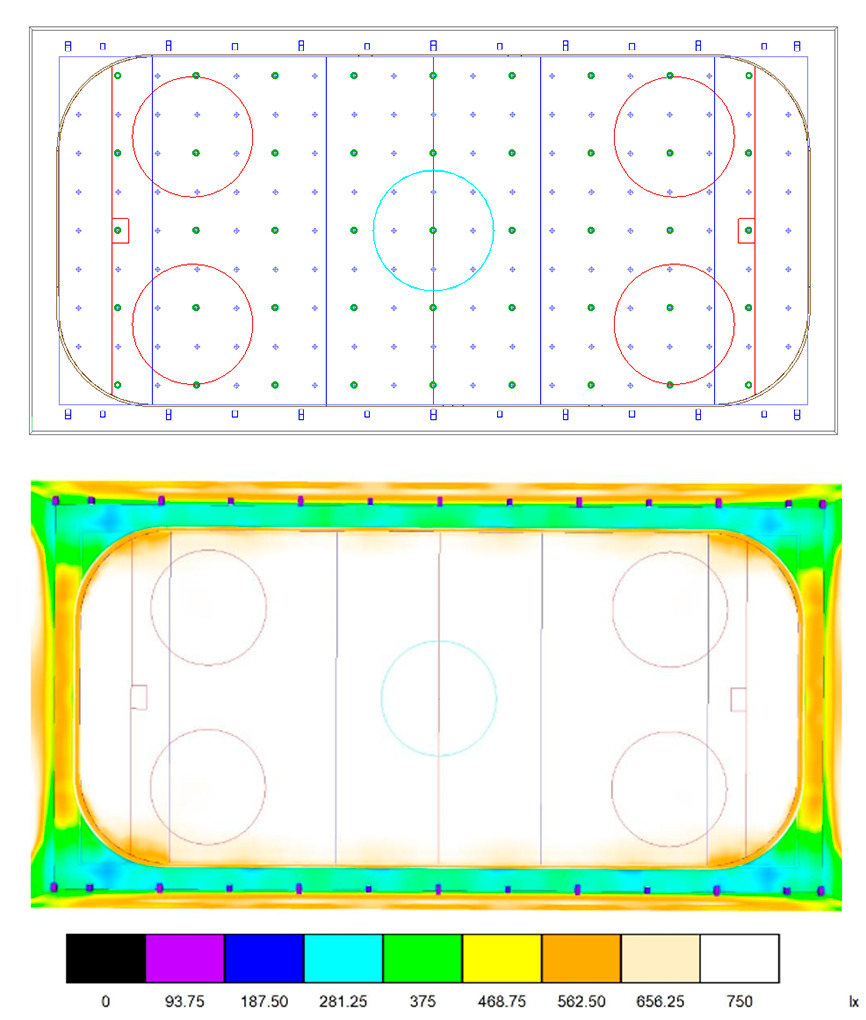

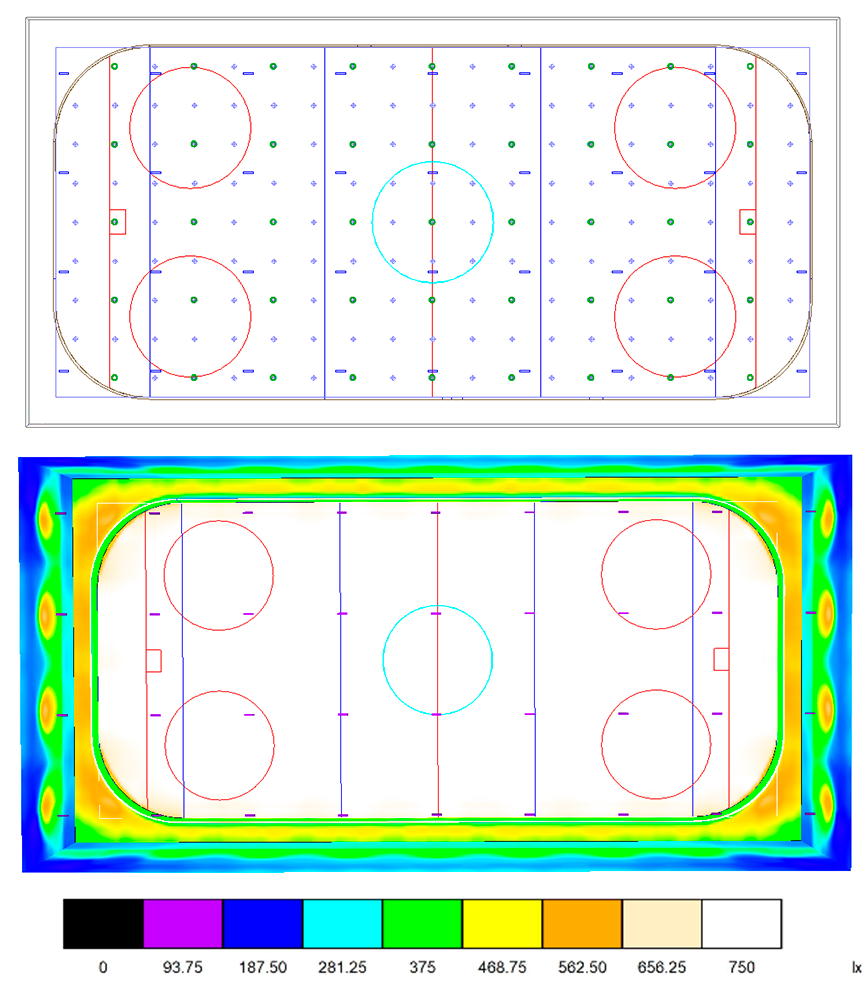

Самые новые изменения технического регламента КХЛ были внесены в 2020 году. В соответствии с п. 1.40 указанного документа, средняя горизонтальная освещенность на уровне льда при проведении соревнований должна составлять 750 Лк (без телевизионной трансляции). Соотношение Eмин./Eср. должно быть на уровне 0,7 и больше.

В том же документе приведены следующие требования:

• Средняя вертикальная освещенность на уровне 1,5 м от поверхности льда по направлению к ведущей телевизионной камере должна быть не менее 2500 Лк (значение выросло на 25% – было 2000 Лк), к второстепенным – не менее 1800 Лк (показатель увеличился на 125% — было 800 Лк).
• Коэффициент равномерности вертикальной освещенности по направлению к основной камере телесъемки должен быть не менее 0,8, к второстепенным – не менее 0,6. Коэффициент равномерности горизонтальной освещенности тоже должен быть не менее 0,8.
• Коэффициент пульсации светового потока от светильников не должен превышать 1%.
• Оснащение современными источниками света с индексом цветопередачи Ra не менее 80 и цветовой температурой не менее 5600 К.

Фактические показатели освещённости указаны в акте соответствия спортивного сооружения требованиям технического регламента. Такая же горизонтальная освещённость регламентируется и актуальной документацией ФХР. Требования к вертикальной освещённости заметно ниже: 1500 Лк – по направлению к главной камере телевизионной трансляции, 800 Лк – по направлению к второстепенным камерам. Кроме того, допустим коэффициент неравномерности вертикальной освещенности на уровне 0,7.

При проектировании также учитываются следующие требования:

• Спектр излучения источников света – сплошное или близкое к сплошному.
• Неравномерность освещения трибуны – не более 1:3.
• Норма освещенности для зон показа зрителей на трибуне – 750 Лк.
