Монтажная плата Арт. 0021-FE-0201

Монтажная плата применяется для удобства подключения оборудования к сети наружного освещения. Она служит для корректного и защищённого соединения приборов с питающей сетью. На плате установлены клеммы для подключения проводов, автоматический выключатель, провод и другие элементы, необходимые для монтажа.

Артикул: Aрт. 0021-BT42-1-1-2-2-1-1-1 Категории: ,
СКАЧАТЬ ПРЕЗЕНТАЦИЮ

Скачать 3D модель

Применение

  • обеспечение удобства подключения опор освещения к электрическим сетям наружного освещения.

Монтаж

  • монтажная плата монтируется внутри опоры на специально подготовленные крепления.

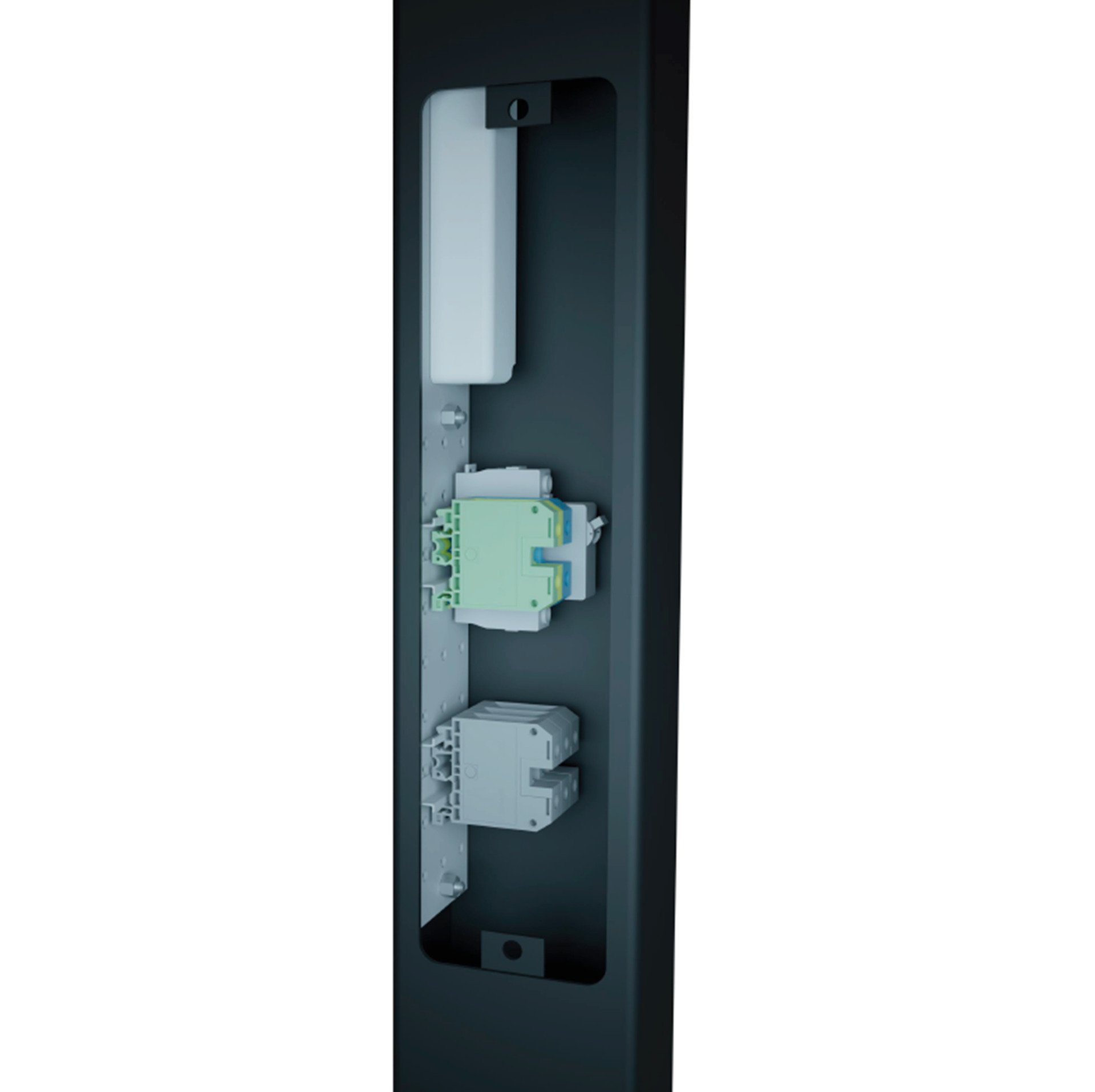

Состав монтажной платы
1 — Стальная планка с DIN-рейкой
2 — Выключатель автоматический 10 А
3 — Зажим клеммный 35 мм желто-зеленый
4 — Зажим клеммный 35 мм синий
5 — Зажим клеммный 35 мм серый
6 — Провод ПВ1 х 1,5
